Устройство вариатора

Устройство вариатора

Вариатор или (CVT) сокращенное от Continuously Variable Transmission, что переводится (непрерывно переменная передача) – это по сути автоматическая бесступенчатая КПП, которая не использует передачи, а укомплектована ремнем, цепью и шкивами для передачи мощности на ведомые колеса. Поскольку у этого механизма нет физических передач или фиксированных передаточных чисел, вариатор на самом деле имеет эквивалент бесконечного числа передач, которые плавно изменяются.

Типы вариаторов

Практически у каждого автопроизводителя, занимающегося разработкой вариаторных КПП есть свои инновационные разработки. Но наиболее перспективными являются два типа бесступенчатой трансмиссии – тороидальная и клинообразная. Они имеют аналогичный принцип работы, но их устройство имеет ряд отличий.

Современные тороидальные трансмиссии состоят из двух сферических полостей, которые располагаются в осевом направлении друг от друга – это тороидальные входной и выходной диски. Между ними расположена роликовая подвеска, где установлены два или три ролика. Трение, возникающее в процессе взаимодействия дисков и роликов, позволяет выбирать требуемое для движения передаточное число.

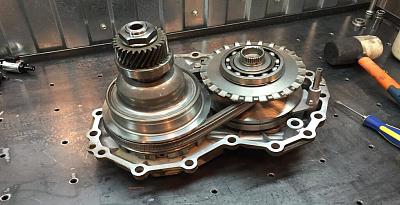

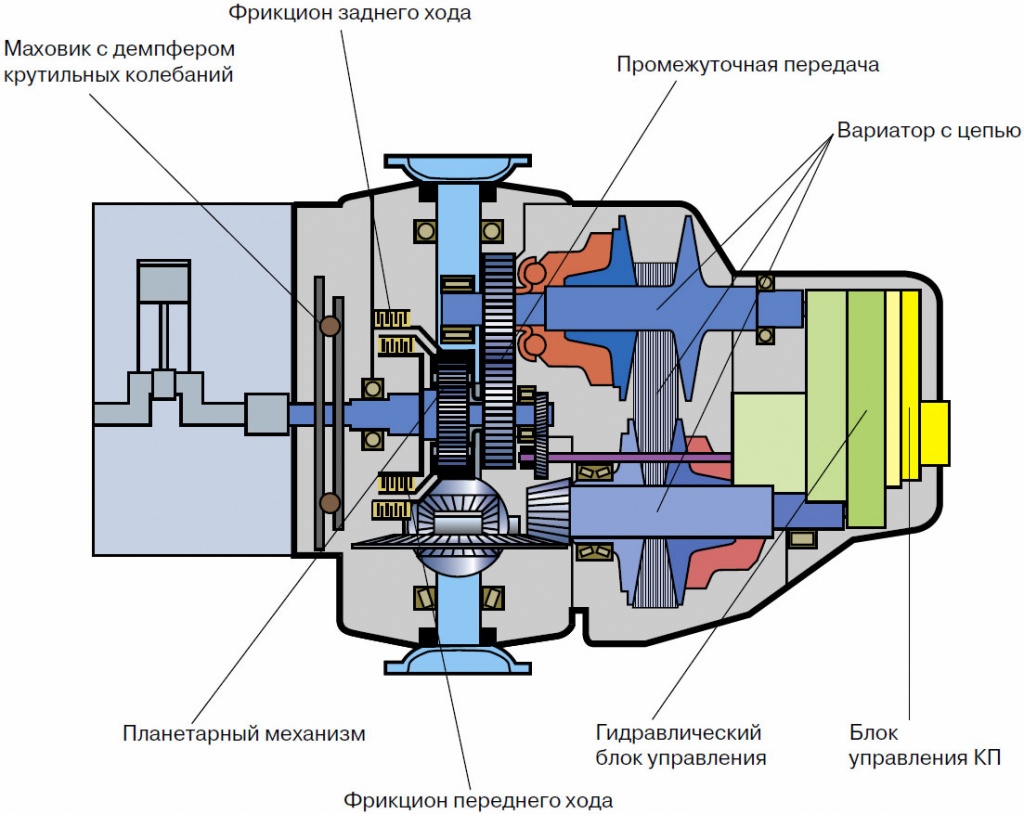

Клинообразный вариатор, содержит ведущие и ведомые валы со шкивами, которые состоят из двух конусов и клиновидным ремнем (цепью), охватывающим эти шкивы. Необходимый скоростной режим определяется размещением ремня (цепи) на обеих шкивах.

Достоинства и недостатки вариаторов

Основным преимуществом вариатора является, то, что он может бесконечно варьировать свое передаточное число при изменении скорости автомобиля, поддерживая необходимый мощностной режим двигателя. Это означает, что двигатель всегда работает с максимальной эффективностью. При использовании в качестве трансмиссии CVT двигатель производит меньше вредных выбросов из-за способности вариатора лучше контролировать необходимый диапазон частоты вращения коленчатого вала двигателя. Кроме этого движение на автомобиле с бесступенчатой трансмиссией очень плавные, т. к. отсутствуют переключения.

Тем не менее, при вождение автомобиля с вариатором ощущения другие, чем с традиционной автоматической коробкой передач – нет плавного увеличения частоты вращения коленчатого вала двигателя при ускорении, отсутствуют переключения передач. CVT также требуют специальной жидкости (масла) и определенных деталей при обслуживании, поэтому нужно убедиться, что такие работы будет проводить квалифицированный механик, который разбирается в этом типе трансмиссии.

Эксплуатация CVT

Большой спрос на машины с вариаторной КПП обусловлен несколькими факторами: плавность езды, хорошая динамика разгона, простота конструкции. Но при неправильной эксплуатации можно значительно уменьшить срок ее работоспособности. Конструктивные особенности этой трансмиссии не позволяют начать движение машины без предварительного прогрева, кроме этого не рекомендуется езда по бездорожью и трогаться с пробуксовкой.
